電容的基本原理

　　電容，和電感、電阻一起，是電子學三大基本無源器件;電容的功能就是以電場能的形式儲存電能量。

　　以平行板電容器為例，簡單介紹下電容的基本原理

　　如上圖所示，在兩塊距離較近、相互平行的金屬平板上(平板之間為電介質)加載一個直流電壓;穩定后，與電壓正極相連的金屬平板將呈現一定量的正電荷，而與電壓負極相連的金屬平板將呈現相等量的負電荷;這樣，兩個金屬平板之間就會形成一個靜電場，所以電容是以電場能的形式儲存電能量，儲存的電荷量為Q。

　　電容儲存的電荷量Q與電壓U和自身屬性(也就是電容值C)有關，也就是Q=U*C。根據理論推導，平行板電容器的電容公式如下：

　　理想電容內部是介質(Dielectric)，沒有自由電荷，不可能產生電荷移動也就是電流，那么理想電容是如何通交流的呢?

　　通交流

　　電壓可以在電容內部形成一個電場，而交流電壓就會產生交變電場。根據麥克斯韋方程組中的全電流定律：

　　即電流或變化的電場都可以產生磁場，麥克斯韋將ε(?E/?t)定義為位移電流，是一個等效電流，代表著電場的變化。(這里電流代表電流密度，即 J )

　　設交流電壓為正弦變化，即：

　　實際位移電流等于電流密度乘以面積：

　　所以電容的容抗為1/ωC，頻率很高時，電容容抗會很小，也就是通高頻。

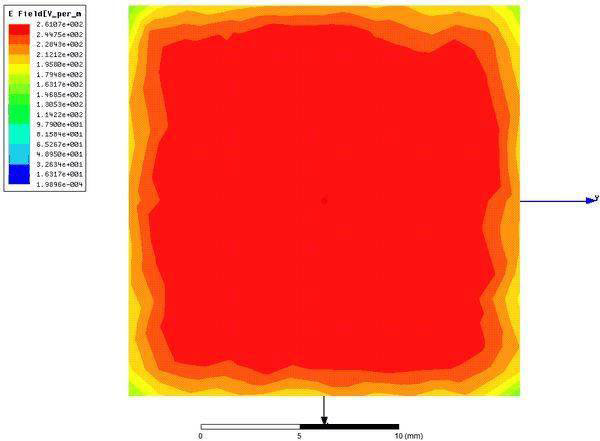

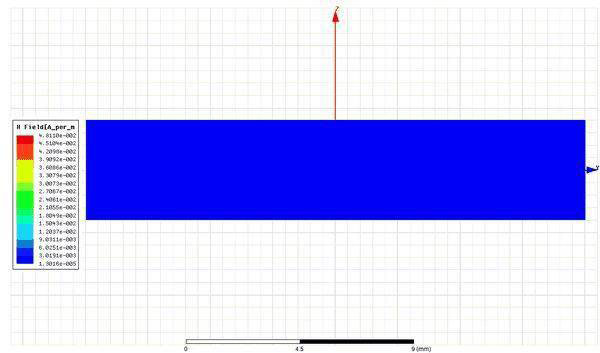

　　下圖是利用ANSYS HFSS仿真的平行板電容器內部的電磁場的變化。

　　橫截面電場變化

　　縱斷面磁場變化

　　也就是說電容在通交流的時候，內部的電場和磁場在相互轉換。

　　隔直流

　　直流電壓不隨時間變化，位移電流ε(?E/?t)為0，直流分量無法通過。

　　實際電容等效模型

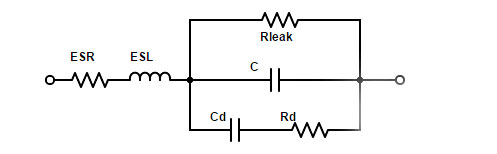

　　實際電容的特性都是非理想的，有一些寄生效應;因此，需要用一個較為復雜的模型來表示實際電容，常用的等效模型如下：

　　● 由于介質都不是絕對絕緣的，都存在著一定的導電能力;因此，任何電容都存在著漏電流，以等效電阻Rleak表示;

　　● 電容器的導線、電極具有一定的電阻率，電介質存在一定的介電損耗;這些損耗統一以等效串聯電阻ESR表示;

　　● 電容器的導線存在著一定的電感，在高頻時影響較大，以等效串聯電感ESL表示;

　　● 另外，任何介質都存在著一定電滯現象，就是電容在快速放電后，突然斷開電壓，電容會恢復部分電荷量，以一個串聯RC電路表示。

　　● 大多數時候，主要關注電容的ESR和ESL。
