MLC-LS

MLC-LS

分類：諧振電容
焊機專用金屬化薄膜濾波電容器
特點/ Feature
● 于直流濾波電路中，可替代電解電容 MARK
● 效串聯電阻小，能承受較大的紋波電流
● 自感小,，溫升低，壽命長
● 安裝簡單方便
  • 案例詳情
  • 更多內容

應用場合/ Applications

● 應用于焊機

● Widely used in welding machine

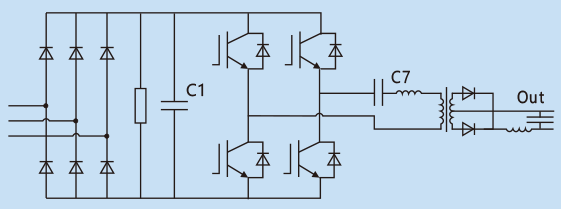

典型線路圖/ Typical circuit



外形圖及參考尺寸/Outline drawing

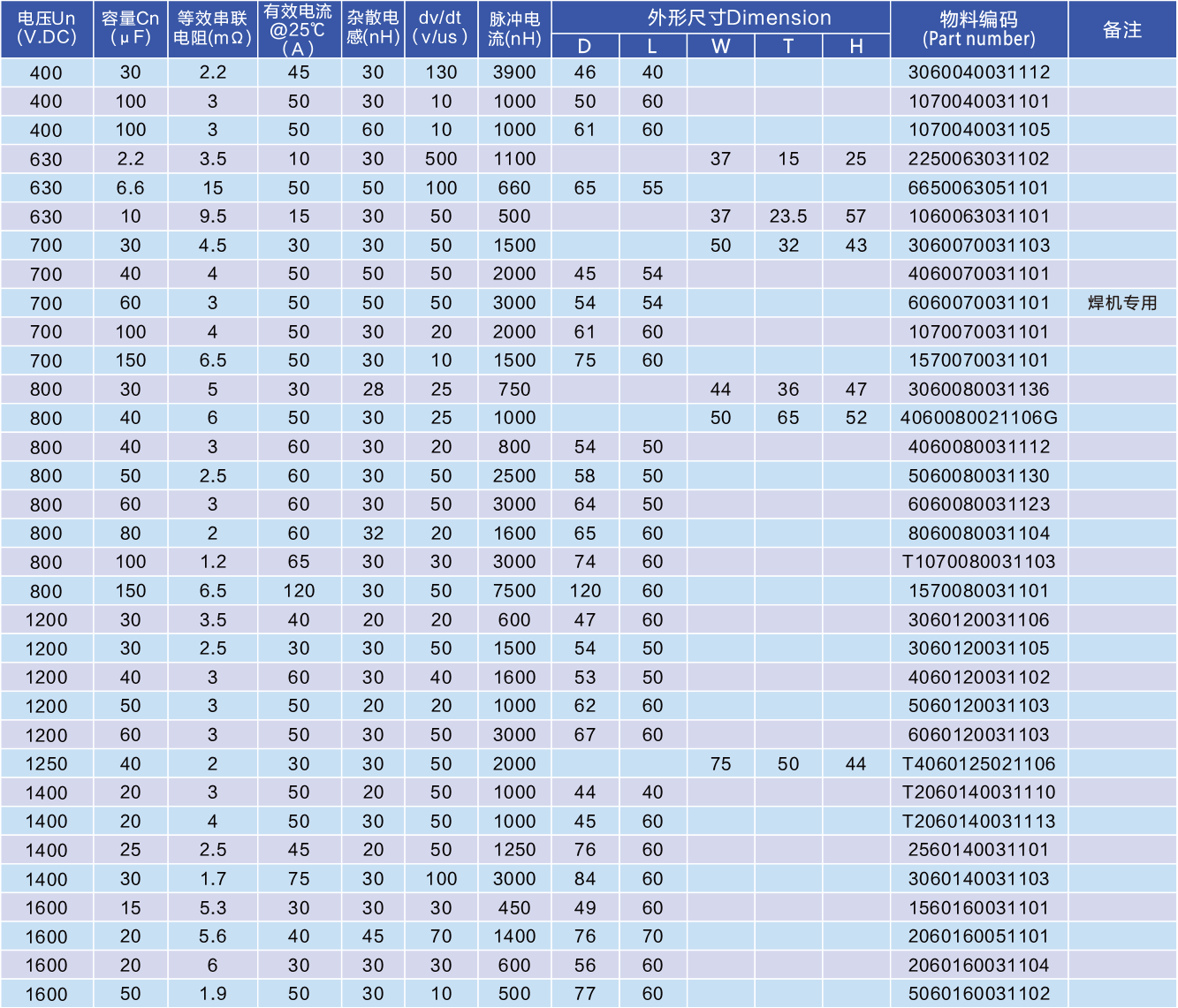

備注：詳細規格清單及參數查詢公司官方網站，或來電、郵件咨詢。

Note: Detailed Specifications List and Parameters Query Company official website, or call, email inquiries


性能指標/ Technical data

引用標準/Reference to StandardGB/T17702
結構形式/Structure

金屬薄膜無感式，產品為干式

 Metallized self-healing DC-Link capacitor, Dry type

封裝方式/Encapsulation

白色邁拉膠帶/塑料外殼，環氧封裝 C1 C7 Out

 White mylar tape/ Plastic case, Epoxy resin

容量范圍/Capacitance Range5~100μF
容量允許偏差/Capacitance Tolerance±5% (J)，±10% (K)
電壓范圍/Voltage Range400V.DC~1600V.DC
極間耐壓/Utt1.5Un/10S
損耗角/Dissipation Factor (tgδ)tgδ≤0.0015 (at 1kHz)
絕緣電阻/Insulation ResistanceRi×C≥5000s (at 20℃ 100V.DC 60s)
氣候類別/Climate Category40/85/21
工作溫度范圍/Working Temperature-40℃~85℃
儲存溫度范圍/Storage Tempearture-40℃~85℃
使用海拔/Altitude＜2000m
最大電極扭矩/Max ElectrodeTorqueM6：3N.m / M8:6N.m / 參照IEC61881
預期壽命/Expected life time100000h
阻燃性/FlammabilityUL94v-0
失效率/Failure Rate30FIT

備注：如果海拔使用高度超過了2000m，應該考慮海拔對流冷卻和外絕緣的影響。

Note: It should take consideration regarding to convectional cooling and outter insulation as long as the height is exceed 2000m.
